一體化智能分流/截流井（智能截流提升井）

一、產品概述

現在城鎮排水係統分為分流製、合流製排水係統。應生態治理要求，對不具備雨汙分流改造條件的老城區或城中村等，需要對汙水進行截流的場合，均（jun1）可采用一體化智能截流井。

作為一種具備雨汙分流能力的集成化智能設備，

徹底解決老城區可利用麵積較小、施工環境較為複雜

等問題，與傳統的截流井相比，具有非常明顯的優勢。

二、產品功能

晴天截流汙水

重力自流：城市汙水直接流入汙水管道，實現旱季截流。

壓力提升：汙水管網在較高位置，汙水無法靠重力流入

汙水管道，可安裝高性能的潛汙泵強排入汙水管道。

雨天截流初雨

當初期雨水流入截流井時，排河閘門關閉，防止初期雨水直接進入河流。當水位達到啟泵水位時，水泵開啟，將井內汙染濃度較高的初期雨水提升至汙水管道，進行截流。

後期雨水入河

隨著持續降雨，當截流井監測水位上升，且降雨持續時間超過設定時間，水質汙染濃度被後期雨水稀釋降低，則排河閘門開啟，排汙閘門（排汙泵）關閉，將雨水排至河道。

三、型號說明

       TAW    20  .45   DP  -   S

20---井筒直徑φ2000mm     45---井筒高度4500mm  SP—單台水泵，DP---2台水泵，TP---3台水泵

筒體材質：S---304不鏽鋼，G---GRP纏繞玻璃鋼

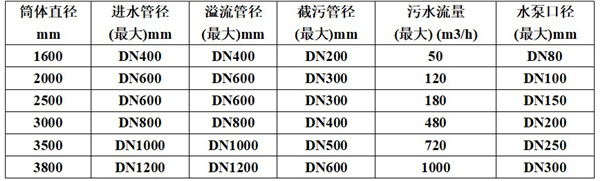

四、技術參數（泵提式）

注：如果產品尺寸有特殊需求，請與廠家聯係。

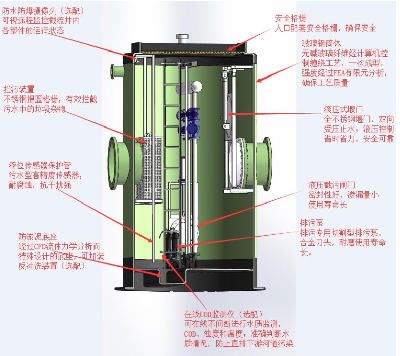

五、結構說明

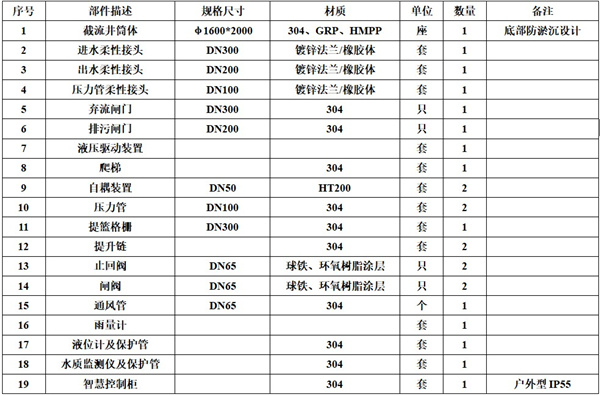

六、主要設備配置表

七、主要部件

Ⅰ、筒體

采用纏繞玻璃鋼、304不鏽鋼等材質，由計算機控製一體成型，

抗壓、牢固、防滲漏。

Ⅱ、攔汙裝置

提升井進水口設置不鏽鋼提籃式格柵，對進入筒內汙水中的大顆粒固體汙染物進行截流，且便於清掏，保證潛汙泵及棄流口不被堵塞。

Ⅲ、截流裝置

采用液控閥作為截流裝置，其體積小、重量輕、易拆卸，在滿足緊湊型一體式設計方案的同時，保證使用效果。

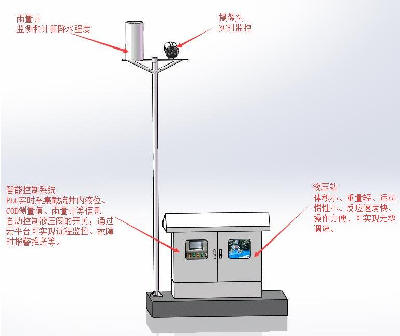

Ⅳ、監測控製係統

設備內配置有：液位傳感器、雨量傳感器等精密穩定的數據采集儀，通過PLC控製實現自動運行。

Ⅴ、汙水提升係統（截流提升井配套）

對於需要壓力提升的截流井，配備有高性能、大通道的潛水排汙泵，保證初期雨水及旱季汙水及時排入汙水管道，同時配有自耦裝置、導軌、提升鏈，便於設備的維修、護理。

Ⅵ、雲監控平台

我司設有互聯網監控平台，可搭建或對接設備，使設備可在網絡終端實時監控，遠程操作。

Ⅶ、太陽能供電係統

對於分流井/截流提升井不便於連接市電的偏遠地區，可配套太陽能係統，保證係統供電。
